論文の紹介



東北沖地震と熊本地震の震源域 次の大地震につながるリスクは今なお残るか

雷位置評定ネットワークの落雷の検知効率及び位置精度の精度評価

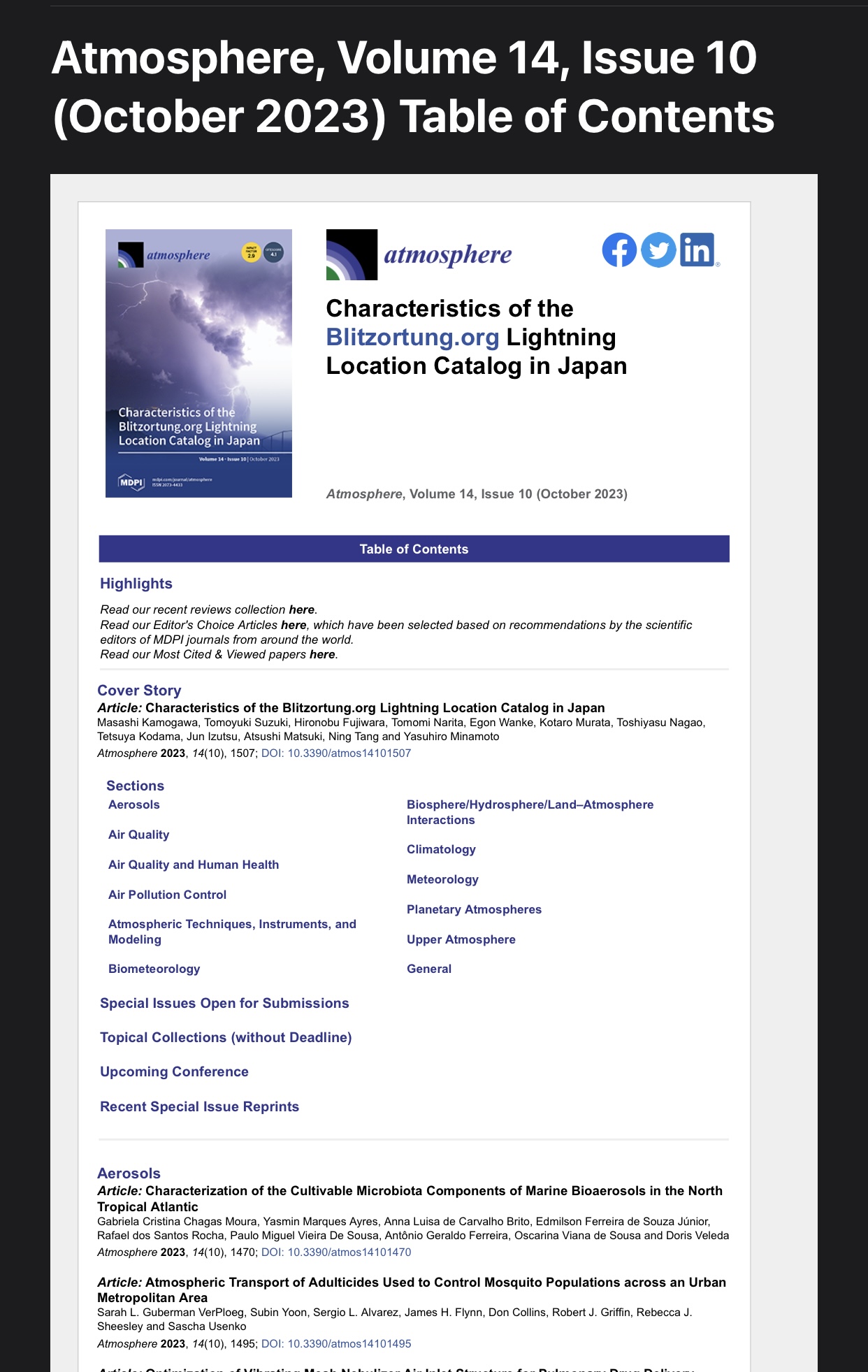

自然災害研究部門の鴨川仁特任教授らは、Blitzortung.orgという雷位置評定ネットワークの落雷の検知効率及び位置精度の精度評価を行い国際英文ジャーナルAtmosphere誌で論文を発表しました。本論文は同ジャーナルの10月号のカバー論文としても選ばれています。なお同論文には、自然災害研究部門より鈴木智幸客員共同研究員、長尾年恭客員教授、井筒潤客員教授、村田浩太郎・元客員共同研究員が参画しております。

富士山噴火に備えたマグマ活動監視に新手法

 静岡県立大学グローバル地域センター自然災害研究部門の楠城一嘉特任教授の研究グループは、富士山直下で起きる地震のデータ処理に基づきマグマ活動を監視する新手法を開発しました。富士山の観測体制拡充に貢献できる点で、火山防災上、重要な研究です。この成果は2023年6月30日(日本時間)に英科学誌Scientific Reports (サイエンティフィック・レポーツ)の電子版へ掲載されました。

本研究のポイント
 富士山深部のマグマ活動と関係が指摘されている低周波地震を研究した。低周波地震は通常の地震に比べ、ゆっくりとした揺れを生じる地震である。また、富士山で起きる低周波地震の規模は非常に小さいため(マグニチュードM=-1〜2)、観測された揺れのデータに含まれるノイズに埋没して地震動と認識されない低周波地震がある。
 雑音の中から地震動を検知するマッチドフィルタ法を導入した。2003年1月〜2019年7月に富士山周辺の16観測点で記録した揺れのデータの中から、気象庁が観測した低周波地震の波形と調和する波形をデータ処理で抽出した。雑音に混じるなど、気象庁が観測していない低周波地震も拾うことができた。低周波地震を約6,000回検知し(図1A)、気象庁の観測回数の約3倍であった。
 2011年3月11日東北沖地震(M9.0)の4日後に富士山麓で発生した静岡東部の地震(M6.4)の後、火山性微動は観測されず低周波地震は静穏と気象庁から報告され(参考1)、富士山噴火の危惧は払拭されていたが、本研究で低周波地震が起きていたことが判明した(図1B)。
 地震活動を予測・評価するETAS(Epidemic Type Aftershock Sequenceの略)モデルを用いた結果、静岡東部の地震により活動が活発化したことを見出した(図1C)。また、活動レベルは静岡東部の地震前のレベルに戻っておらず、富士山のマグマシステムが変化したことが示唆された。
 既往研究によると、静岡東部の地震でマグマ溜まり周辺の岩盤に亀裂が生じた可能性がある(参考2)。本研究は、亀裂にマグマが入り込んだことで低周波地震の活発化が起きたと推測した。(図2)。富士山周辺の地殻変動観測(GNSSや傾斜計)で捉えていないマグマシステムの微弱なシグナルを観測したのがこの研究である。

本記事を読まれる皆様へ
 静岡東部の地震といった外部からの刺激に富士山のマグマシステムは敏感に反応するようになっており、今後も外部からの刺激に対しマグマ活動が変化する可能性があります。そういう変化を見逃さず丁寧に富士山を監視するために、本技術をリアルタイムで運用する仕組みの開発が必要と考えています。新しい観測所の設置や高価な観測機器の購入を必要としないので、予算が限られている富士山の火山観測・研究にとって強みになります。
 最後の富士山噴火は約300年前の江戸時代、1707年の宝永噴火です。一方、5,600年前から今までに噴火した回数は180回を超えていて、平均で30年に1回噴火していたことが分かっており、その10倍の期間休んでいるという指摘があります(参考3)。いつ火山噴火が起きても対応できる様に、改めて、防災への備えを再点検し、防災意識が高まるきっかけになれば良いと思います。
 富士山の低周波地震の発生を見るグラフを公開しています。ご覧ください。
  https://shizuoka-earth.org/index.php/mountain/earthquakes-graph/

発表論文

論文タイトル: Activated volcanism of Mount Fuji by the 2011 Japanese large earthquakes
著 者
• 静岡県立大学グローバル地域センター自然災害研究部門 特任教授 楠城一嘉
• 東京大学地震研究所 准教授 行竹洋平
• 大学共同利用機関法人 情報・システム研究機構 統計数理研究所 特任准教授 熊澤貴雄
掲載学術誌: Scientific Reports (サイエンティフィック・レポーツ), 第13巻, ページ番号10562, DOI: 10.1038/s41598-023-37735-4
日本時間: 2023年6月30日に出版

【関連リンク】
◎Scientific Reports (英語) >https://www.nature.com/srep/
◎論文のページ (英語) > https://www.nature.com/articles/s41598-023-37735-4
◎静岡県立大学グローバル地域センター >https://www.global-center.jp
◎静岡県立大学グローバル地域センター自然災害研究部門 >https://shizuoka-earth.org
◎東京大学地震研究所>https://www.eri.u-tokyo.ac.jp/
◎統計数理研究所>https://www.ism.ac.jp/

謝辞
 本研究では、気象庁一元化震源カタログ、および、気象庁、防災科学技術研究所、東京大学地震研究所、神奈川県温泉地学研究所観測点における地震波形記録を使用しました。本研究の一部は、日本学術振興会による科研費(20K05050(楠城), 21K04613(楠城), 22K03752(行竹), 20K11704(熊澤))、中部電力株式会社「原子力に係る公募研究」、文部科学省による「災害の軽減に貢献するための地震火山観測研究計画(第2次)」(楠城, 行竹)および「情報科学を活用した地震調査研究プロジェクト(STAR-Eプロジェクト)」(JPJ010217)(楠城, 熊澤)、公益社団法人ふじのくに地域・大学コンソーシアムの「共同研究助成」(楠城, 行竹), NPO法人「富士山測候所を活用する会」(楠城)、JT「SDGs貢献プロジェクト」(楠城)、一般財団法人WNI気象文化創造センター「第12回気象文化大賞」(楠城)の支援を受けて実施しました。

参考
 参考1: https://www.data.jma.go.jp/svd/vois/data/tokyo/STOCK/kaisetsu/CCPVE/Report/108/kaiho_108_13.pdf
 参考2: https://doi.org/10.1007/s00445-012-0679-9
 参考3: https://www.nhk.or.jp/ashitanavi/article/2791.html

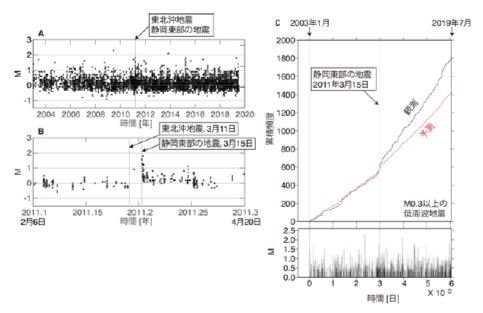

図1: 富士山の低周波地震。(A)低周波地震のマグニチュード(M)を時間の関数としてプロット。縦線は2011年に起きた東北沖地震(3月11日)と静岡東部の地震(3月15日)のタイミングを示す。(B)これらの地震の前後に注目した図。2月6日(2011.1年)〜4月20日(2011.3年)の低周波地震を使用した。静岡東部の地震の直後に低周波地震が起きている。(C)上パネル|2003年1月〜2019年7月のM0.3の低周波地震の累積頻度を”観測”と呼ぶ(黒線)。ETASモデルの累積頻度を”予測”と呼ぶ(赤線)。予測は、静岡東部の地震(2,995日の縦線)までの観測にETASモデルをフィットさせ、その後、外挿したもの。もし同地震前後で変化がなければ、観測(黒線)と予測(赤線)はほぼ重なるはずだが、同地震後に活動が活発化したため観測(黒線)は予測(赤線)より上方に逸れている。下パネル|Mの時間変化。

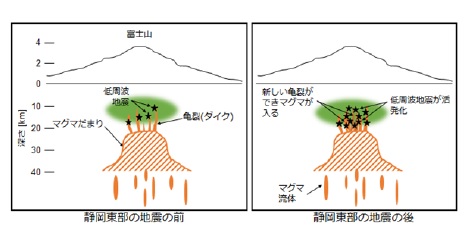

図2: 富士山のマグマシステムのイメージ。静岡東部の地震によりマグマ溜まりの周りの岩盤に亀裂が生じ、亀裂にマグマが入り込んで低周波地震が活発化したことを示唆する。

測位衛星データに機械学習技術を適用し初期の津波の可視化に成功

University College London/Alan Turing Instituteの金井龍一客員研究員、Serge Guilllas教授、Alan Smith教授および静岡県立大学グローバル地域センターの鴨川仁特任准教授と東海大学海洋研究所の長尾年恭客員教授で構成される日英共同グループは、GPSなどの衛星データに機械学習を適用させ、早期津波予測の精度向上に大きく寄与する初期の津波形状を可視化することに成功しました。

宇宙空間となる高度300 kmの電離圏では、津波によって”津波電離圏ホール”とよばれる現象が津波発生領域直上に発生します(図1)。津波電離圏ホールとは、大地震による津波がインフラソニック波(可聴でない超低周波の音波)を引き起こし、それが大気圏および電離圏中を伝搬した結果、津波の初期波源上の電離圏の電子が消失する事象を指します。国土地理院が設置した日本全土1,200点ある測位衛星受信局のデータを用い、機械学習でノイズ除去やデータ点間の補間などを行い、津波電離圏ホールの形状を捉えることに成功しました。そのデータを用いて、早期津波予測の精度向上に大きく貢献する津波の初期波源の形状を推定しました(図2)。

本研究における機械学習を用いたデータ解析では、測位衛星受信点が1,200点のうち仮に5%しかなくとも、1,200点すべての受信点を用いた場合と同じ結果を得ることができました。このことから、今後は測位衛星の受信点が日本ほど多くない他国においても本手法を適用することで初期の津波を可視化できると期待されています。

発表論文

掲載誌:「Natural Hazards and Earth System Sciences」
タイトル:Robust uncertainty quantification of the volume of tsunami ionospheric holes for the 2011 Tohoku-Oki earthquake: towards low-cost satellite-based tsunami warning systems

著者:
  • Ryuichi KANAI (金井龍一) (University College London 大学院生 / Alan Turing Institute 客員研究員)
  • Serge Guillas (University College London 教授 / Alan Turing Institute フェロー・グループリーダー)
  • Alan Smith (University College London 教授)
  • 鴨川 仁(静岡県立大学グローバル地域センター 特任准教授 / 認定NPO 法人富士山測候所を活用する会 専務理事・事務局長)
  • 長尾年恭(東海大学海洋研究所客員教授 / IUGG Inter-Association "EMSEV" Chair)
DOI:https://doi.org/10.5194/nhess-22-849-2022
URL:https://nhess.copernicus.org/articles/22/849/2022/nhess-22-849-2022.html
オンラインによる論文公開日:2022年3月15日

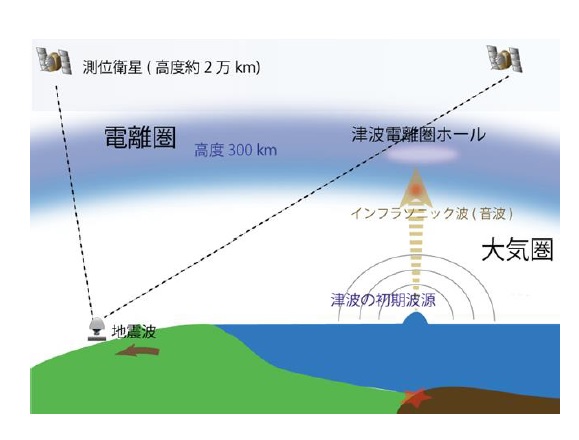

図1:津波電離圏ホールの発生と測位衛星・受信機による測定の概念図。

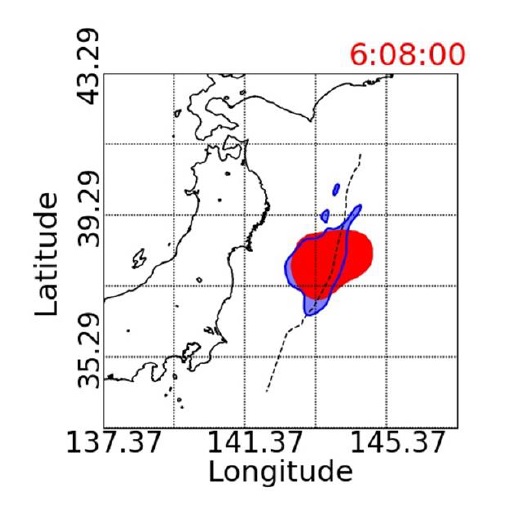

図2:2011年東北地方太平洋沖地震における津波電離圏ホールと津波の初期波源の重なり。青色で示された領域が従来の津波研究手法による事後算出した初期の津波波源の領域。赤色は、地震発生22分後の津波電離圏ホール(論文の図より引用)。

詳細は、以下のプレスリリースをご覧ください。
問い合わせ:
〒420-0839 静岡県静岡市葵区鷹匠 3-6-1 もくせい会館 2 階
静岡県立大学グローバル地域センター
TEL: 054-245-5600
E-mail:glc(ここに@を入れて下さい)u-shizuoka-ken.ac.jp

熊本地震の本震前に本震発生の兆候を示す特徴があったことを発見

※英語版は「Elsevier」のウェブサイトをご覧ください。

【掲載リンク】

2021 年 3 月と 5 月に続けて起きた宮城県沖の地震

地吹雪の最中に観測される強い電場の原因を解明

南極・昭和基地のような極地における生活では、吹雪の最中に生じる静電気(静電場)と放電現象に悩まされます。また、地吹雪が発生すると、極地での屋外では1 kV/m以上の非常に強い正の電場が観測されます(図1)。この強い電場が、どのようにして生じるのか、その原因は半世紀以上にわたって不明なままでした。

認定NPO法人富士山測候所を活用する会富士山環境研究センター源泰拓特任研究員、静岡県立大学グローバル地域センター鴨川仁特任准教授らは、国立極地研究所、寒地土木研究所および北海道大学との共同研究で、地吹雪発生時の電場を調査しました。地吹雪中の雪粒の多くが負の電荷を帯びていることから、雪粒の分布と帯電量を基にしたシミュレーションを実行・検討した結果、この発生する強い電場の原因は、帯電した雪粒が計測機器(図2)のセンサー電極に衝突することであることを突き止めました。

本研究の成果を応用すると、地吹雪の規模を電場の変動で監視できるので、北海道など寒冷地で視程障害・交通障害をもたらす地吹雪のモニタリングや予測に電場データを用いることが可能になります。さらに、火星における砂嵐で発生する放電の観測と探査機の保護、工場などで粉塵爆発を防ぐための状態監視など、様々な分野への応用が考えられます。富士山のような極域に似た環境にある山岳地域において、地吹雪や雪崩の監視・予測への貢献も期待されます。

発表論文

掲載誌:「Atmospheric Research」
タイトル:Origin of the intense positive and moderate negative atmospheric electric field variations measured during and after Antarctic blizzards

著者:
  • 源 泰拓(認定NPO法人富士山測候所を活用する会 富士山環境研究センター 特任研究員)
  • 鴨川 仁(静岡県立大学グローバル地域センター 特任准教授 / 同NPO法人 専務理事・事務局長)
  • 門倉 昭(国立極地研究所 教授)
  • 大宮 哲(寒地土木研究所 研究員)
  • 平沢尚彦(国立極地研究所 助教)
  • 佐藤光輝(北海道大学大学院理学院 教授)
DOI:10.1016/j.atmosres.2021.105812
URL:https://www.sciencedirect.com/science/article/pii/S0169809521003689
論文公開日:2021年8月18日

図1

図1 2015年9月23日の、雪粒の数、電場の観測値、風速の推移。
世界標準時の8時ごろに風速と雪粒の数が増し、地吹雪が観測されている。これに伴って、約2 kV/mの電場が観測された。

図2

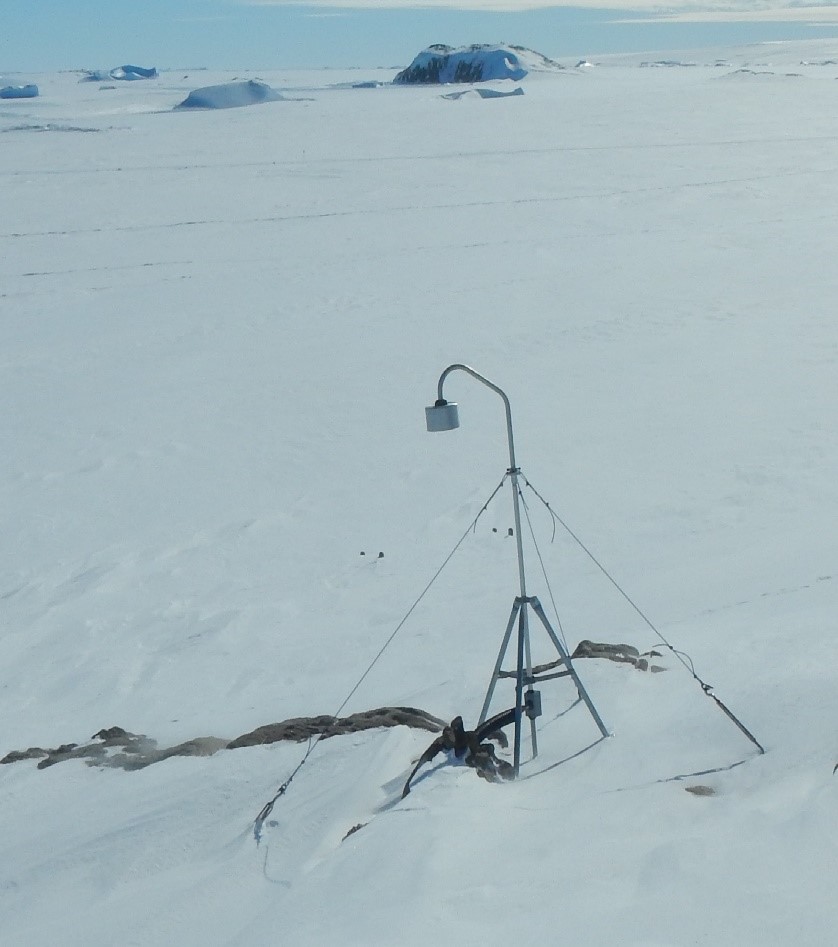

図2 昭和基地で屋外の電場を測定する機器(フィールドミル回転集電器)。

詳細は、以下のプレスリリースをご覧ください。

地震予測研究の現状について

b値にもとづく大地震発生予測のモデルのレビュー

※この論文は、第228・229回地震予知連絡会本会議において討議された全国各地の地震活動や地殻活動の資料を収録した「地震予知連絡会会報 第105巻」に掲載されました。詳しくは、地震予知連絡会のウェブサイトをご覧ください。

小さな地震がカギになる直下型大地震の研究
~本学教員の成果が『Nature Communications』に掲載~

日本だけではなく、世界の地震国で起きる直下型の大規模地震は、その地域の社会生活に大きな影響を与えるので、直下型地震を研究する事は重要です。本学グローバル地域センター地震予知部門総括の楠城一嘉特任准教授は、昨年7月にカリフォルニアで起きた直下型地震を事例として、小さな地震が大地震の断層にかかる力の推定に有効である事を発見しました。大地震の続発の可能性を評価する事に結びつく、地震防災に重要な研究です。詳細は下段の「本研究のポイント」を参照ください。

本研究の成果は、Nature関連誌の総合科学ジャーナル『Nature Communications』※1 (2 Year Impact Factor: 11.878、5 Year Impact Factor: 13.811) に2020年6月17日(日本時間18:00)付けで掲載されました。

本研究は文部科学省による「災害の軽減に貢献するための地震火山観測研究計画(第2次)と日本学術振興会による科研費(20K05050)の助成を受けたものです。

掲載された論文

K. Z. Nanjo (2020) Were changes in stress state responsible for the 2019 Ridgecrest, California, earthquakes?, Nature Communications, DOI: 10.1038/s41467-020-16867-5

○論文ページ
https://www.nature.com/articles/s41467-020-16867-5(外部サイトへリンク)

本研究のポイント

  • 本研究では、小さな地震と大きな地震の発生数の割合を示す指標「b値」に着目しました。一般に地殻内に大きな力がかかっていると大きな地震の発生数が相対的に増え、b値が低くなる傾向が知られています。カリフォルニアの小さな地震が漏れなく高精度で検知されており、きめ細かい解析が可能であると見抜いた事で、本研究が可能となりました。
  • 1980年以降に起きた膨大な数の大小の地震活動を統計処理し、リッジクレスト地震の発生前に、震源付近のb値が低下していた事を発見しました(図1)。つまり、マグニチュード(M)6.4の地震とM7.1地震の両方の破壊開始点(震源)付近で地震発生前に力が高まり、耐えきれなくなって、地震が起きたというメカニズムが示唆されます。また、現在、断層の南端部だけb値が低下している事から、今後も推移を監視していく必要があります。
  • その断層南端に近くに、約300kmの長さを持つガーロック断層があり、地質学的調査で、大地震を起こしてきた形跡があると分かっています。もしb値の低下が見られる断層南端部で、地震活動が再活発化すれば、ガーロック断層へ影響を与える可能性があり、ガーロック断層で地震を誘発する可能性もあり得ます。リッジクレスト地震以降、ガーロック断層への影響が危惧されていましたが、本研究では科学的根拠に基づいてその可能性が指摘できた点で意義があると考えています。

図1:

リッジクレスト地震とb値。(上図)南カリフォルニアは地震活動が比較的活発であり(灰色点)、リッジクレスト地震は約20年ぶりの大地震だった。現地時間の2019年7月4日にM6.4の地震が起きた(星印は地震の破壊開始点)。その後の約30時間の地震活動は非常に活発で、くの字様に分布した(青色点)。その活動の北西端で、M7.1の地震の破壊が開始した。M7.1の地震の後の12時間に起きた地震をプロットしたものが、赤色点である。これはおよそM7.1地震で破壊した領域を示しており、破壊域は約50kmの長さに達する。挿入図:研究領域を四角で示す(青線: 活断層、SB: サンタバーバラ、LA: ロスアンゼルス)。(右図)M6.4地震までに起きた地震を使って求めたb値の分布図。M6.4地震の破壊開始点付近でb値が小さい事がわかる。この結果から、地震発生前に力が高まり、耐えきれなくなって、地震が起きたというメカニズムが示唆される。同様に本研究では、M7.1地震の破壊開始点付近で力が強くかかっていた事を示す結果を得ている。

楠城特任准教授のコメント

  • 一般的に地震を確度高く予知する事は現状では困難と考えられており、本研究も地震予知ではありません。しかし、カリフォルニアの地域住民に、研究で明らかになった地域の特性を知ってもらい、防災対応の再確認を事前にしてもらうなどを促せる様に情報発信したいという国際貢献の動機が本論文の出版の背景にあります。
  • 近年、地震の監視観測網が充実して多くの微小地震を捉えられるようになり、よりきめ細かい解析ができるようになったと感じています。例えば、ここで紹介する研究以外にも、南海トラフ巨大地震の想定震源域の固着領域を検出する事に成功したり※2、熊本地震を起こした布田川・日奈久断層帯に現在力のかかり具合が他の地域と違う地域がある事を見つけたりしています※3。これまで地震の危険度は過去の繰り返し間隔を基に評価するのが一般的でしたが、それ以外の方法で危険度の高まりの程度を評価し、注意喚起できるようにさらに研究を進めていく予定です。また、本研究を富士川河口断層帯や伊豆東部火山群、富士山の地下の監視などにも応用できる可能性があり、現在プロジェクトが進行中です。
  • 静岡県にも活断層帯はあり、例えば、上述の富士川河口断層帯は、今後30年の間に地震が発生する可能性が、我が国の主な活断層の中では高いグループに属しています。本記事をお読みの皆さまが防災意識を高め、いつ地震が起きても対応できる様に、改めて防災に対する対応を再点検するきっかけになればと思います。

※1 Nature Communications は、生物学、物理学、化学および地球科学のあらゆる領域における高品質な研究を出版するオープンアクセスジャーナルです。Nature Communicationsに掲載される論文は、各分野の専門家にとって非常に意義のある重要な進歩を示したものです。
https://www.natureasia.com/ja-jp/ncomms(外部サイトへリンク)

※2 南海トラフ巨大地震に関する研究成果『Nature Communications』に掲載(2018年3月16日ニュース)(外部サイトへリンク)

※3 2016年熊本地震後の日奈久断層帯を監視する手法を開発(2019年9月5日)(外部サイトへリンク)
関連リンク
◎Nature Communications (英語)
https://www.nature.com/ncomms/

◎Nature Communications (日本語)
https://www.natureasia.com/ja-jp/ncomms/

仮想現実を用いて南海トラフの監視強化を支援する

2016年熊本地震後の日奈久断層帯を監視する手法を開発

火山地域の様子を微小地震で探る

※英語版は、「ELSEVIER」のウェブサイトをご覧ください。

南海トラフ巨大地震の震源域における力の状態の推定

本研究の成果は、2018年3月16日、Nature関連誌の総合科学ジャーナル『Nature Communications』(2 Year Impact Factor: 12.124、5 Year Impact Factor: 13.092)に掲載されました。

『Nature Communications』掲載論文

K. Z. Nanjo and A. Yoshida (2018) A b map implying the first eastern rupture of the Nankai Trough earthquakes, Nature Communications, DOI: 10.1038/s41467-018-03514-3
『Nature Communications』掲載ページ(英語版)>

※詳しくは、当センター「研究情報」の掲載ページをご覧ください。

b 値に基づく全地球規模の大地震発生予測のモデル

※この論文は、第216,217回地震予知連絡会本会議において討議された全国各地の地震活動や地殻活動の資料を収録した「地震予知連絡会会報 第99巻」に掲載されました。詳しくは、地震予知連絡会のウェブサイトをご覧ください。

日本の地震観測網の性能評価: 1920年代からの変遷を解明

平成28年熊本地震に先行した地震活動

※英語版は、「Springer」のウェブサイトに掲載されております。

M7.3の熊本地震の兆候があった可能性がある

※英語版は、「Springer」のウェブサイトに掲載されております。

マクロな流動変形は、ミクロな無数の破壊が繰り返し起きれば説明可能

※英語版は、「Springer」のウェブサイトに掲載されております。
